Herramientas y accesorios Para los sistemas de suministro
Trabajar con rapidez y tecnología fiable
La tecnología de compresión de Geberit, de eficacia probada, facilita la instalación limpia de sistemas de tuberías y crea uniones permanentemente seguras, sin necesidad de llamas abiertas ni trabajos de soldadura que consumen mucho tiempo.
Geberit ofrece una gama completa de herramientas profesionales para garantizar una instalación experta de los sistemas de tuberías Geberit Mepla y FlowFit (multicapa) y Geberit Mapress (metálicas), que incluye:
- Herramientas para la preparación de tuberías (p. ej., corte a medida, calibrado, desbarbado).
- Herramientas y mordazas de compresión para realizar uniones seguras y conformes a la normativa.
- Herramientas de prueba e inspección para verificar la fiabilidad de las uniones.
Descripción general de las herramientas de compresión y procesamiento
Procesamiento
Cortar las tuberías a medida

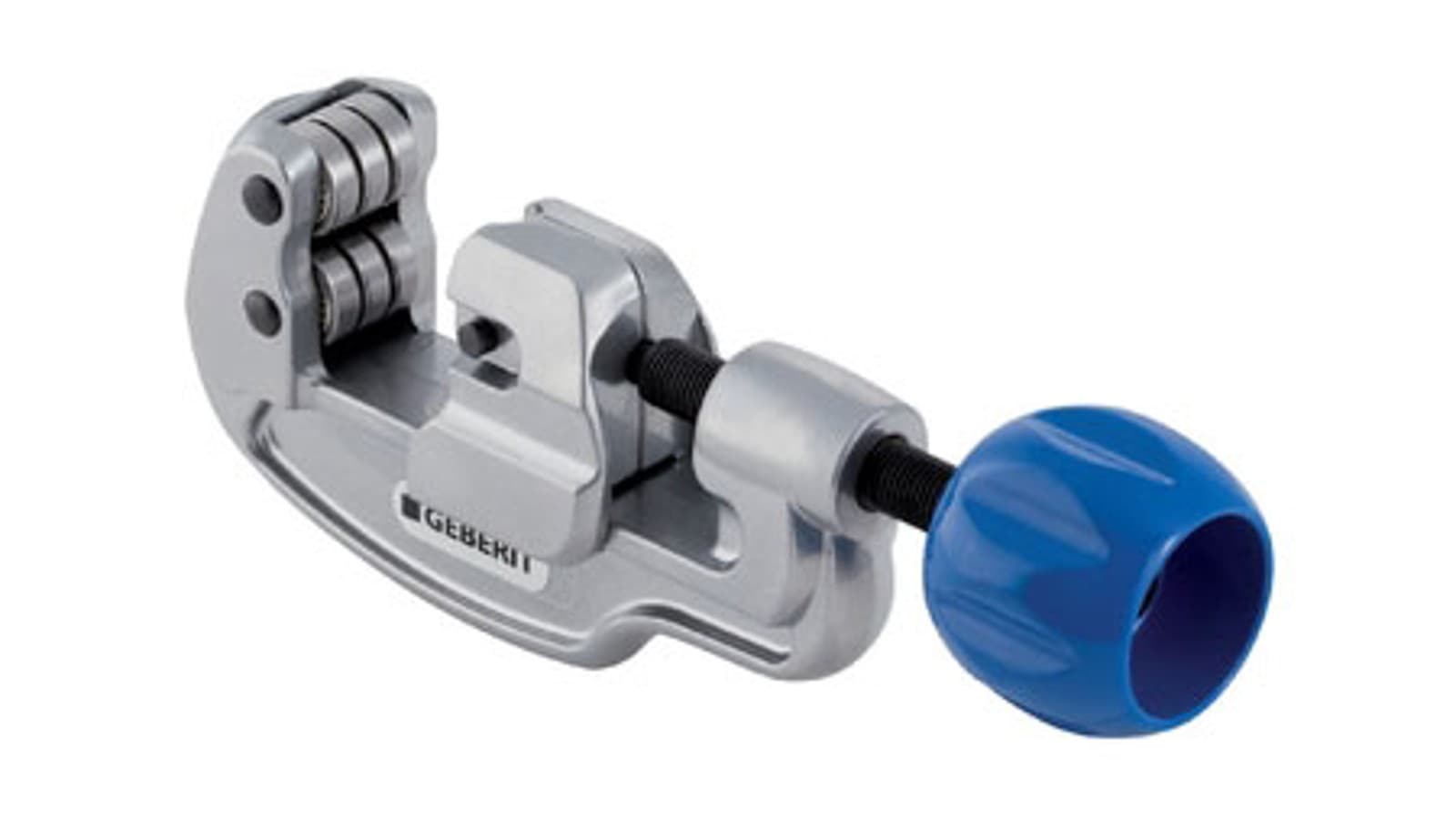

Los cortatubos y las tijeras cortatubos Geberit son las herramientas ideales para cortar tuberías multicapa y metálicas a la longitud exacta requerida, sin rebabas.
Desbarbado y calibrado de tuberías
Tras el corte a medida, se puede utilizar la herramienta de desbarbado para desbarbar y calibrar los extremos de la tubería: un paso fundamental para lograr una conexión segura y estanca.
- Desbarbador para tubos Geberit Mapress
- Herramienta de calibrado y desbarbado Geberit Mepla
- Herramienta de calibrado Geberit FlowFit
Marcado de la profundidad de inserción
La plantilla de profundidad de inserción Geberit Mapress permite marcar todas las dimensiones de tubería, desde d12 hasta d108. Esto garantiza que la tubería se mantenga a la profundidad de inserción requerida durante la compresión.
Curvado de tubos
Para radios de curvatura amplios, es posible curvar manualmente las tuberías multicapa de menor diámetro de forma rápida, sencilla y flexible, sin necesidad de herramientas adicionales.
Para diámetros de tubería mayores o cuando se requieran ángulos de curvatura exactos, deben utilizarse herramientas de curvado. Estas permiten un procesado preciso, reproducible y respetuoso con el material, especialmente en las instalaciones más complejas.
Herramientas de compresión
Tecnología de unión por compresión eficiente para instalaciones modernas
Las máquinas de compresión Geberit han sido desarrolladas específicamente para realizar una compresión segura y conforme a la normativa en sistemas de tuberías. Destacan por su fiabilidad, su elevada fuerza de compresión y su compatibilidad con diversas mordazas y collarines de compresión.

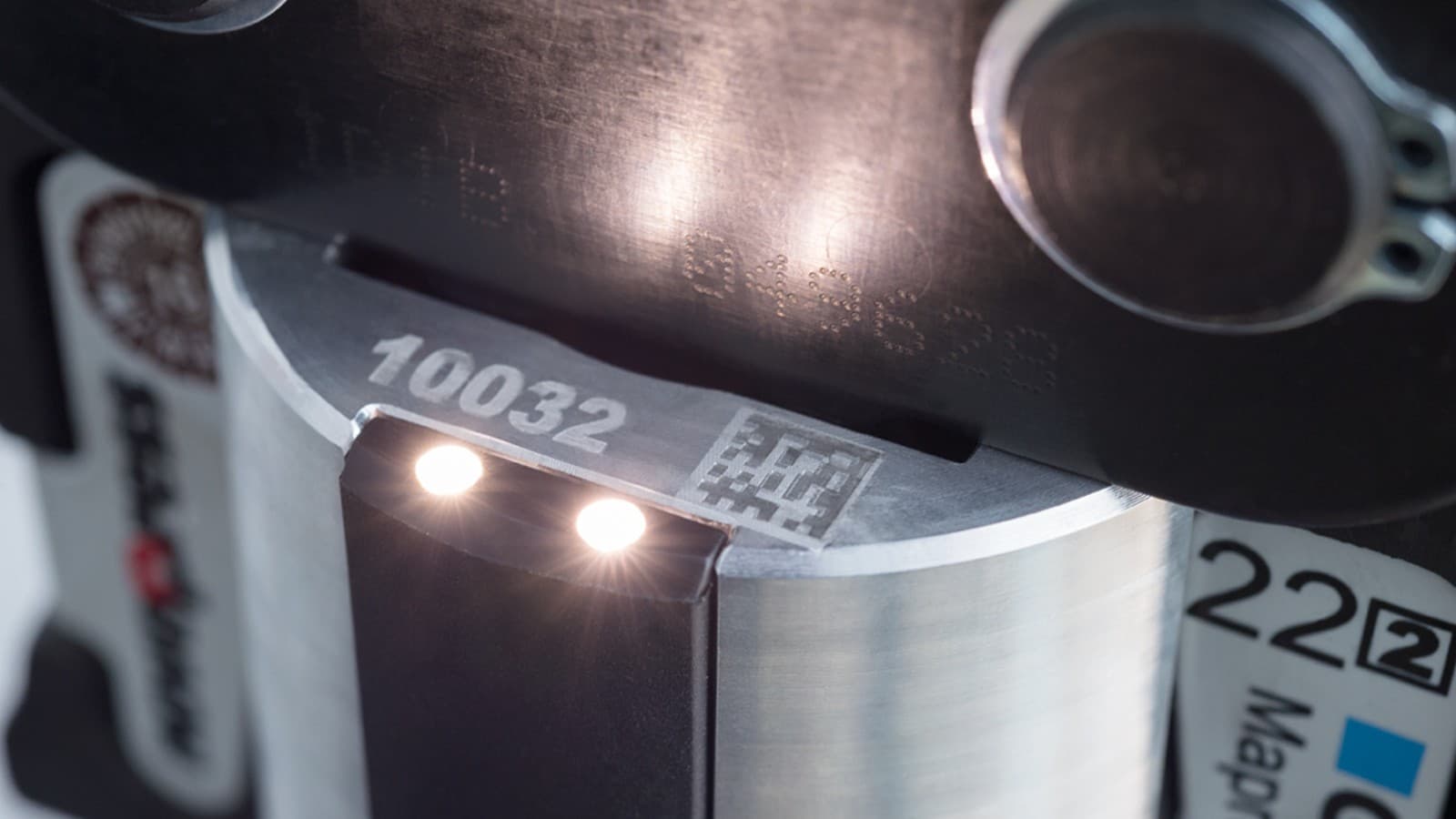

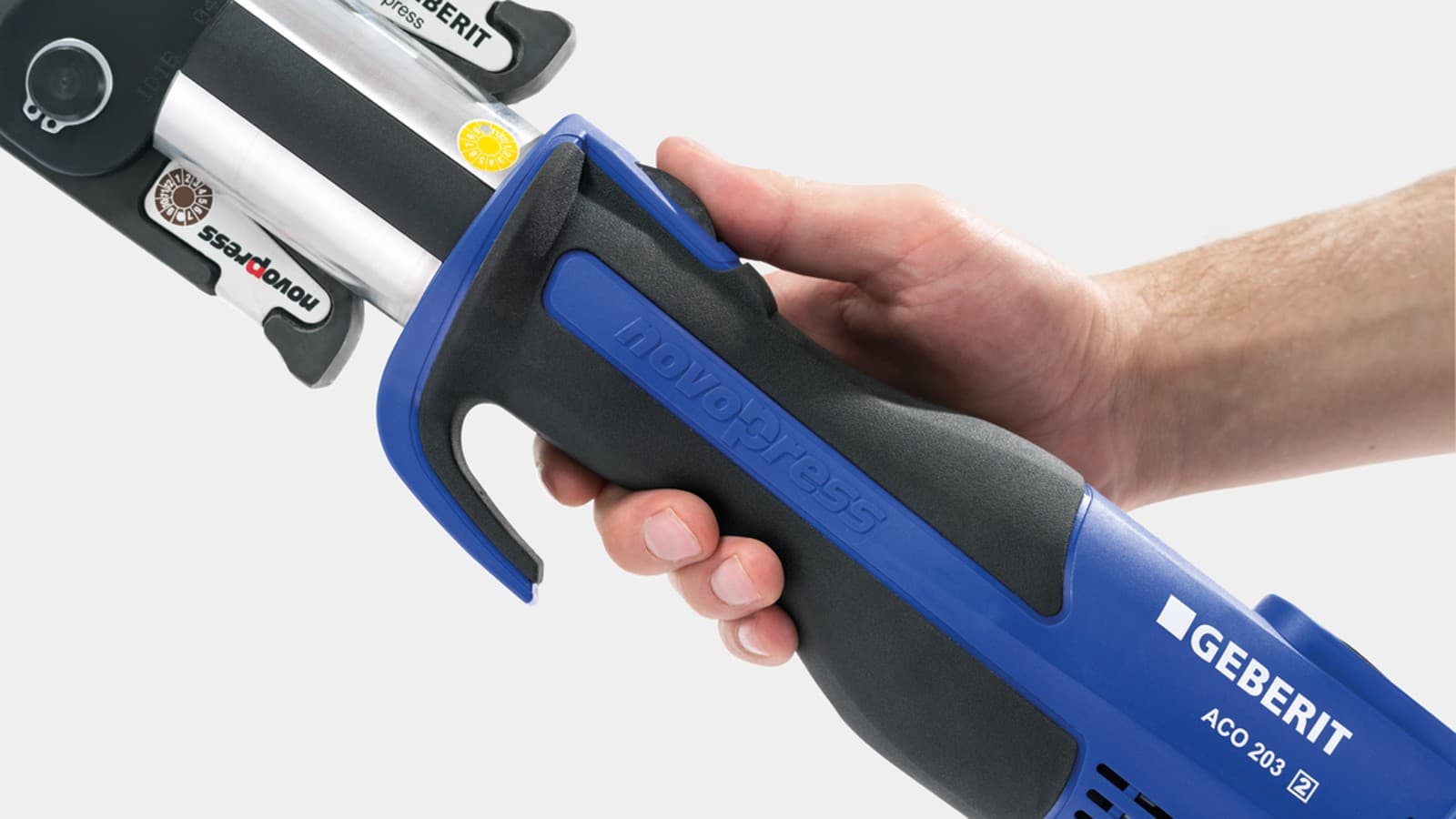

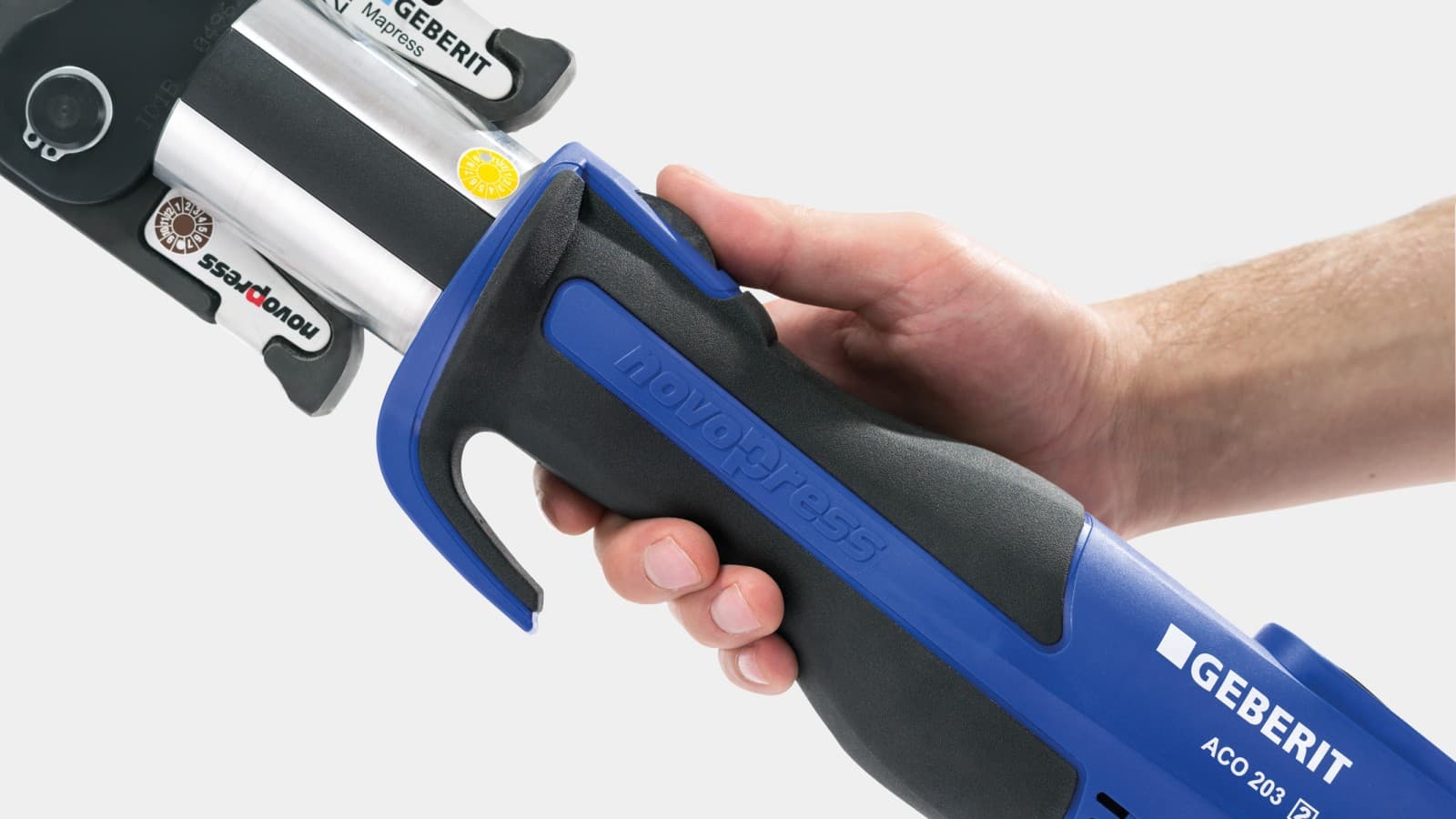

Su diseño resistente, su fácil manejo y sus luces LED integradas las hacen ideales para el uso diario en obra. El motor sin escobillas requiere poco mantenimiento.
Tenazas de compresión manual
Con nuestras tenazas de compresión manual, puede comprimir rápidamente los sistemas de tuberías Geberit FlowFit y Geberit Mepla hasta la dimensión d40 sin necesidad de electricidad: una solución ideal para un uso versátil en obra.
Permiten realizar una compresión fiable de todas las dimensiones de tubería del sistema Geberit FlowFit (de d16 a d40) con menor esfuerzo y utilizando una única tenaza manual, incluso para la dimensión d40.
- Información sobre las tenazas de compresión manual Geberit FlowFit
- Información sobre las tenazas de compresión manual Geberit Mepla
Herramientas de compresión para compatibilidad [1]: Geberit ACO 103plus

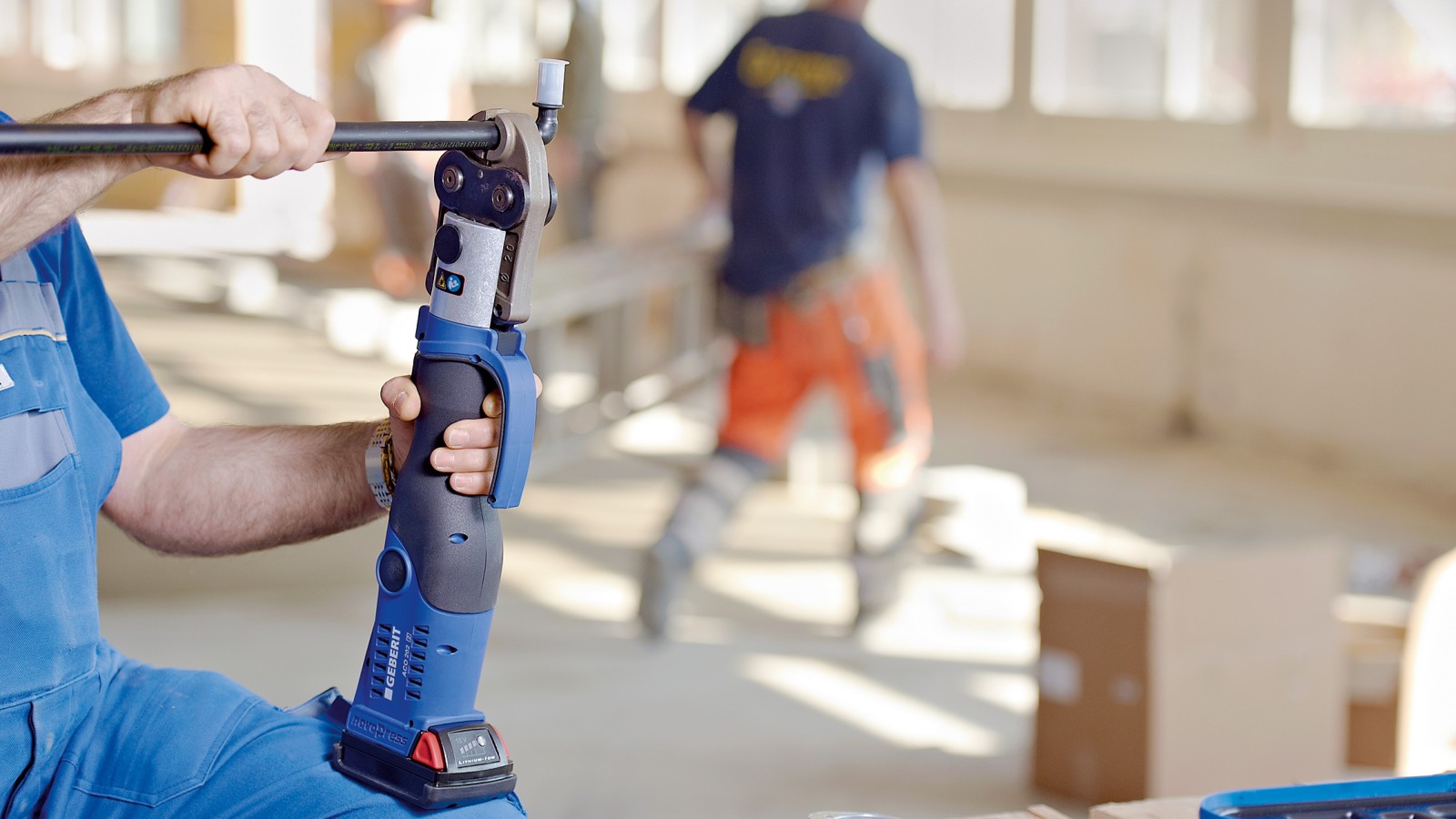

La Geberit ACO 103plus es una herramienta de compresión hidráulica a batería, con un peso de 1,7 kg, diseñada para procesar de forma fiable todos los sistemas de compresión Geberit compatibles [1].
Es apta para sistemas multicapa (ML) de hasta d40 y para Geberit Mapress de hasta d35.
![Herramienta de compresión Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.es%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Herramienta de compresión Geberit ACO 103plus [1]")
Herramientas de compresión para compatibilidad [2]:

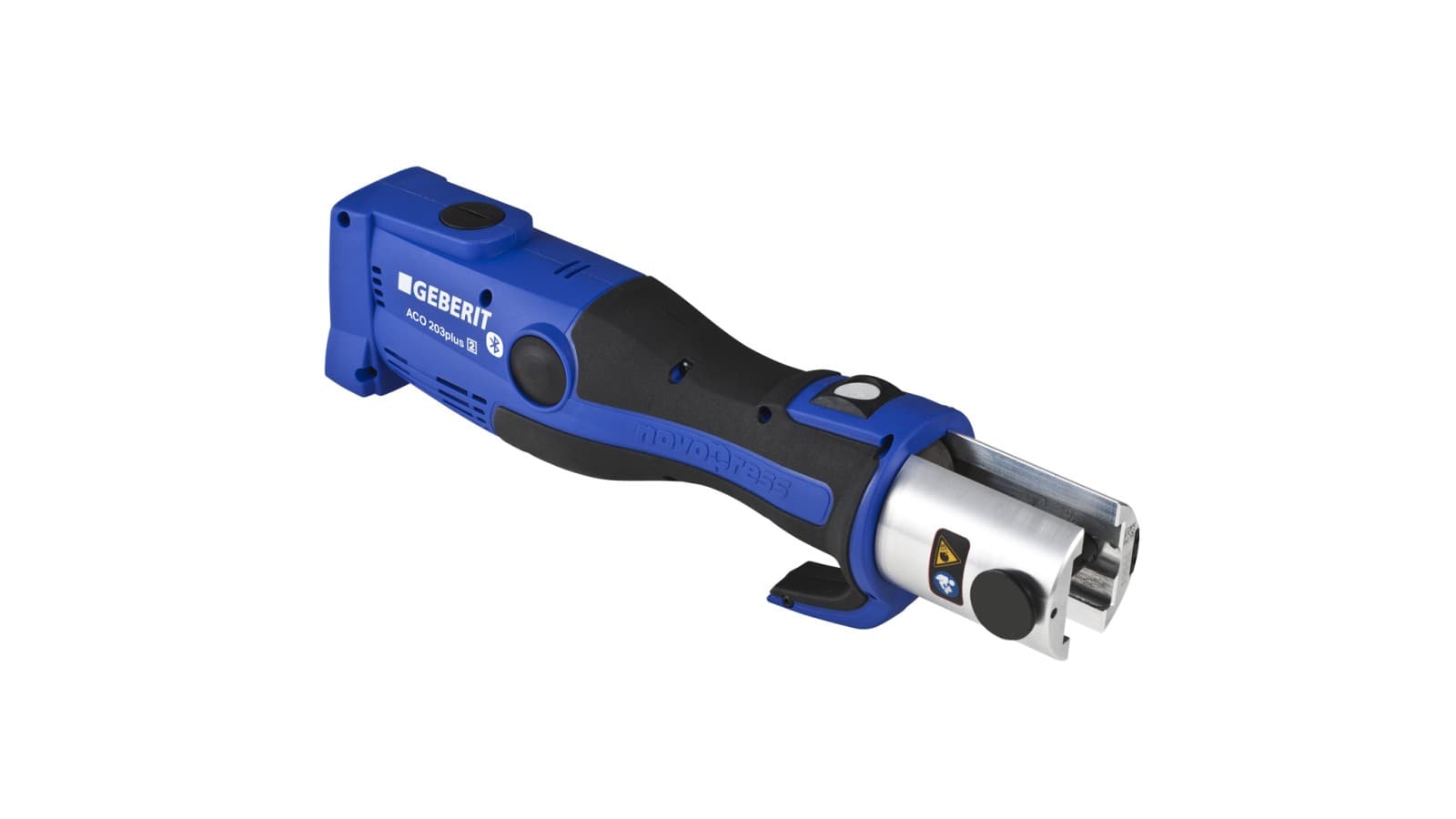

Geberit ACO 203plus
Geberit ACO 203plus es una herramienta de compresión a batería de fácil mantenimiento; pesa 2,8 kg y permite realizar prensados en diámetros mayores cuando se utiliza con los accesorios de compresión compatibles [2]. Es apta para sistemas ML de hasta d75 y para Geberit Mapress de hasta d54.

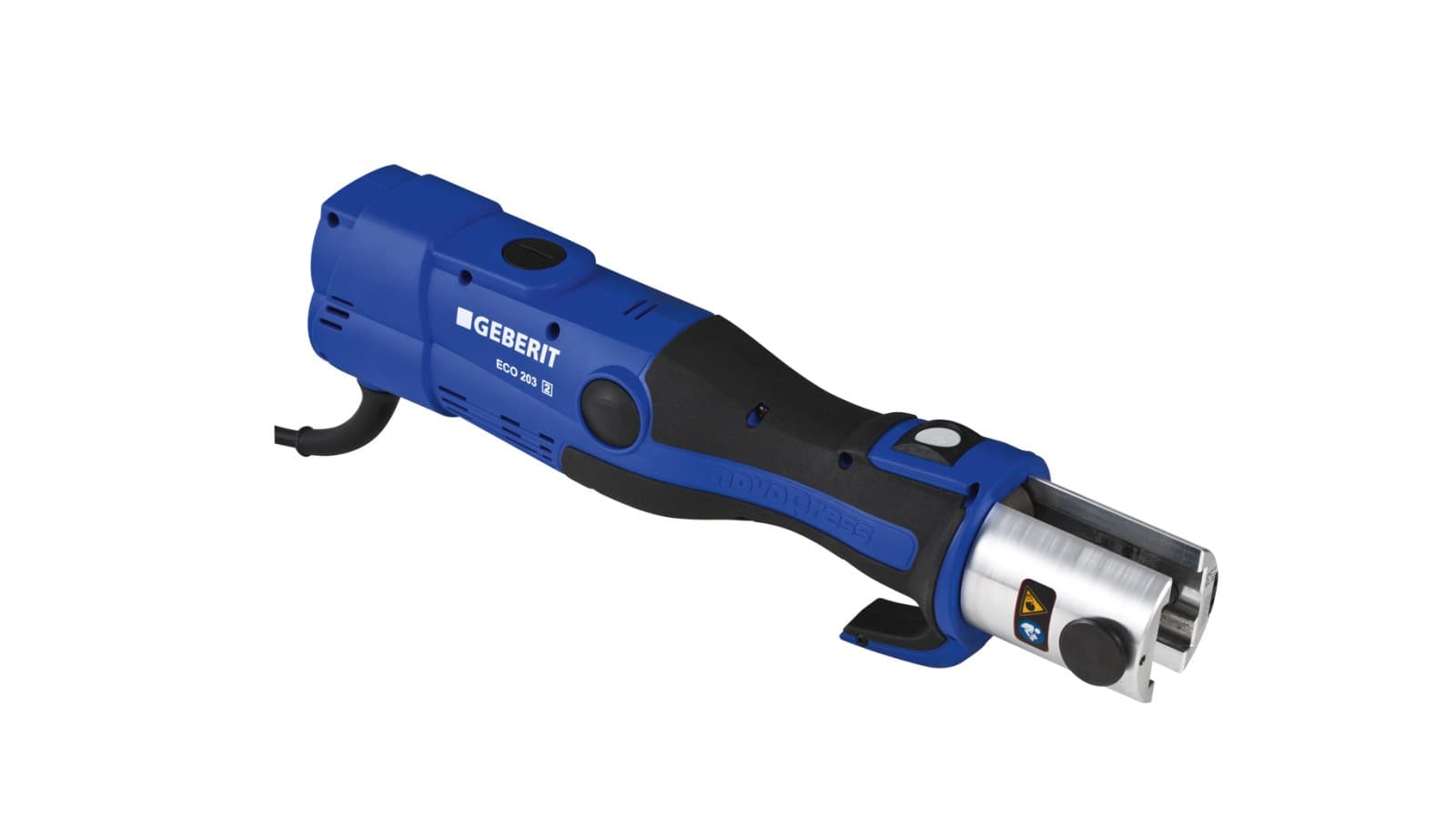

Geberit ECO 203
Geberit ECO 203 funciona conectada a la red eléctrica, pesa 3,3 kg y se utiliza con los accesorios de compresión compatibles [2]. Es apta para sistemas ML de hasta d75 y para Geberit Mapress de hasta d54.

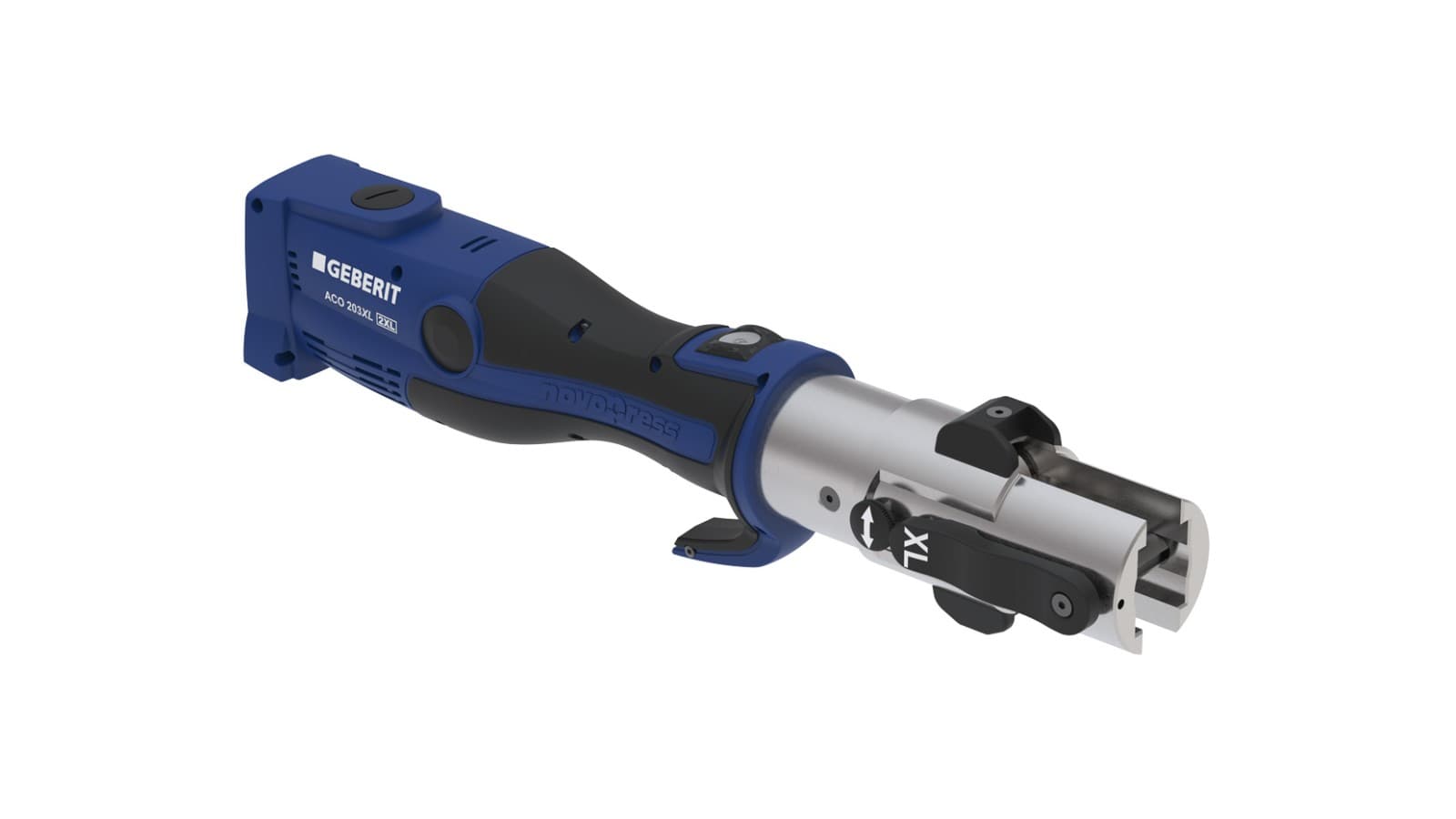

Herramienta de compresión para compatibilidad [2XL]: Geberit ACO 203XLplus
Geberit ACO 203XLplus permite comprimir tuberías Geberit Mapress en diámetros de d76,1 a d108, utilizando los collarines de compresión adecuados. Esta herramienta funciona con batería y pesa 3,8 kg.
App NovoCheck
La app NovoCheck es una forma práctica de supervisar sus herramientas de compresión Geberit a través de un smartphone o una tableta. Puede conectar las herramientas mediante la interfaz Bluetooth® integrada y consultar en tiempo real toda la información necesaria: desde datos y comprobaciones de la herramienta hasta ajustes, registro de actividad, documentación de la compresión e informes. Esto hace que su trabajo en las obras sea más eficiente, transparente y seguro.
Descargar la app
Mordazas de compresión / collarines de compresión

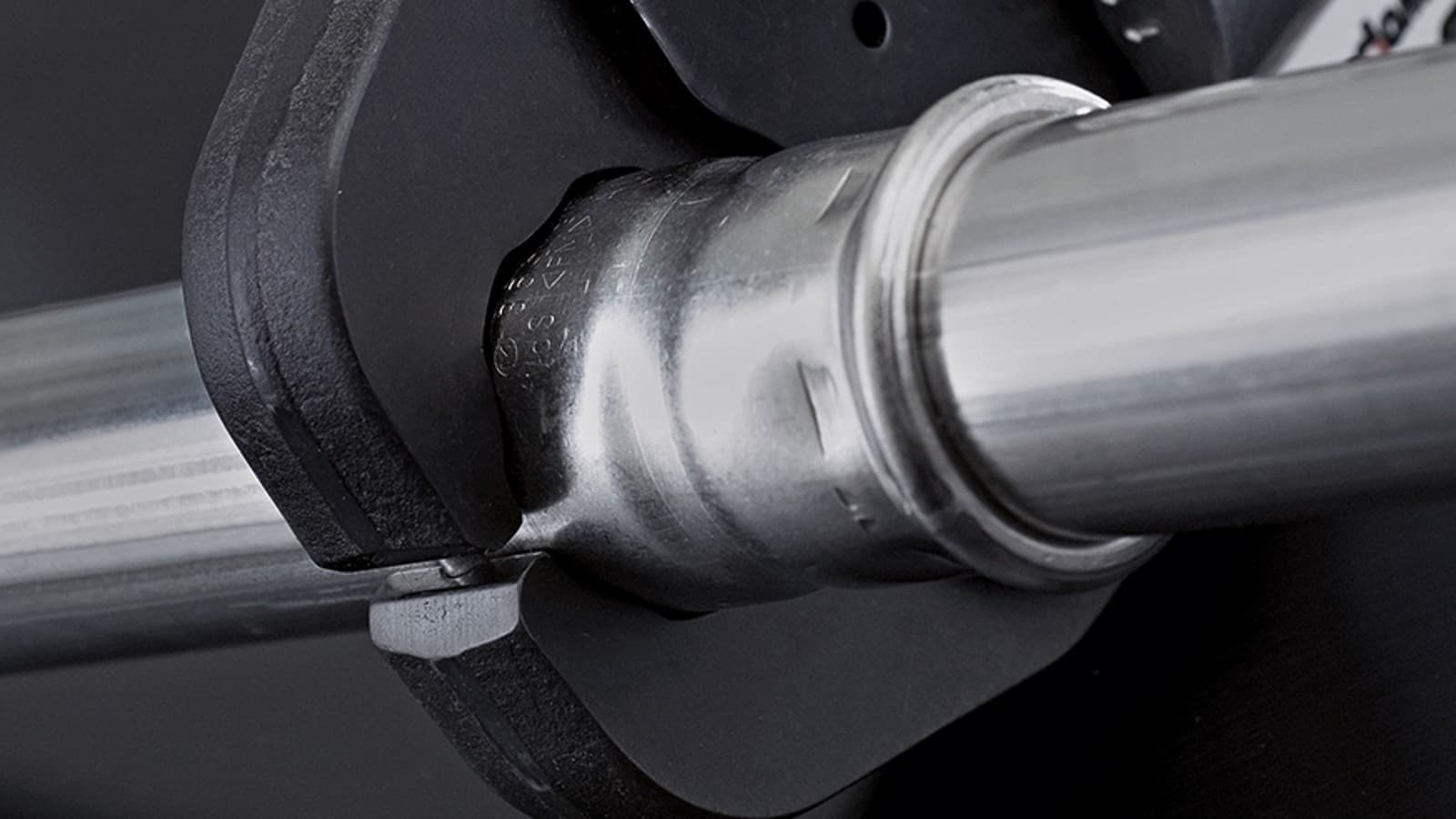

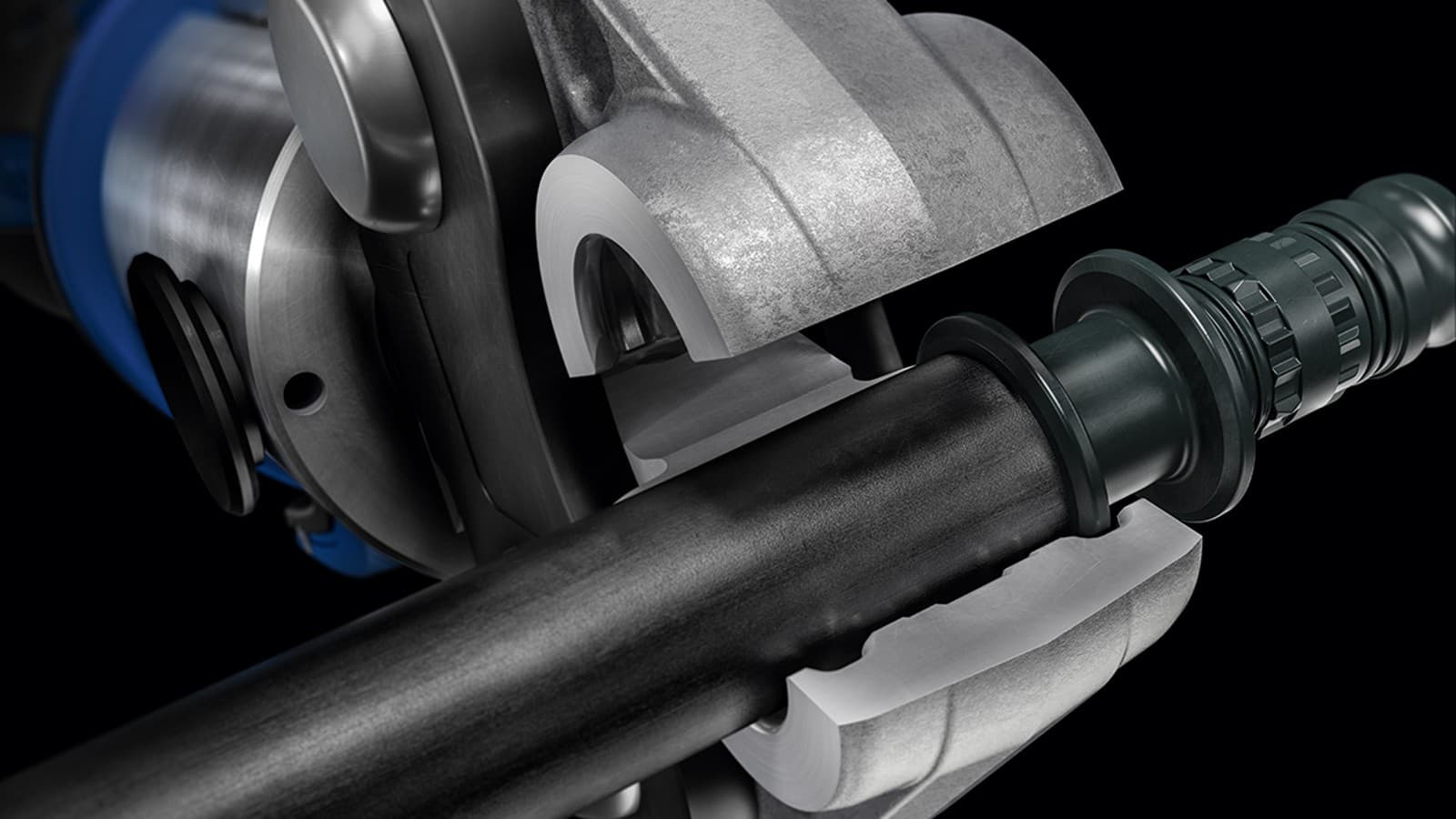

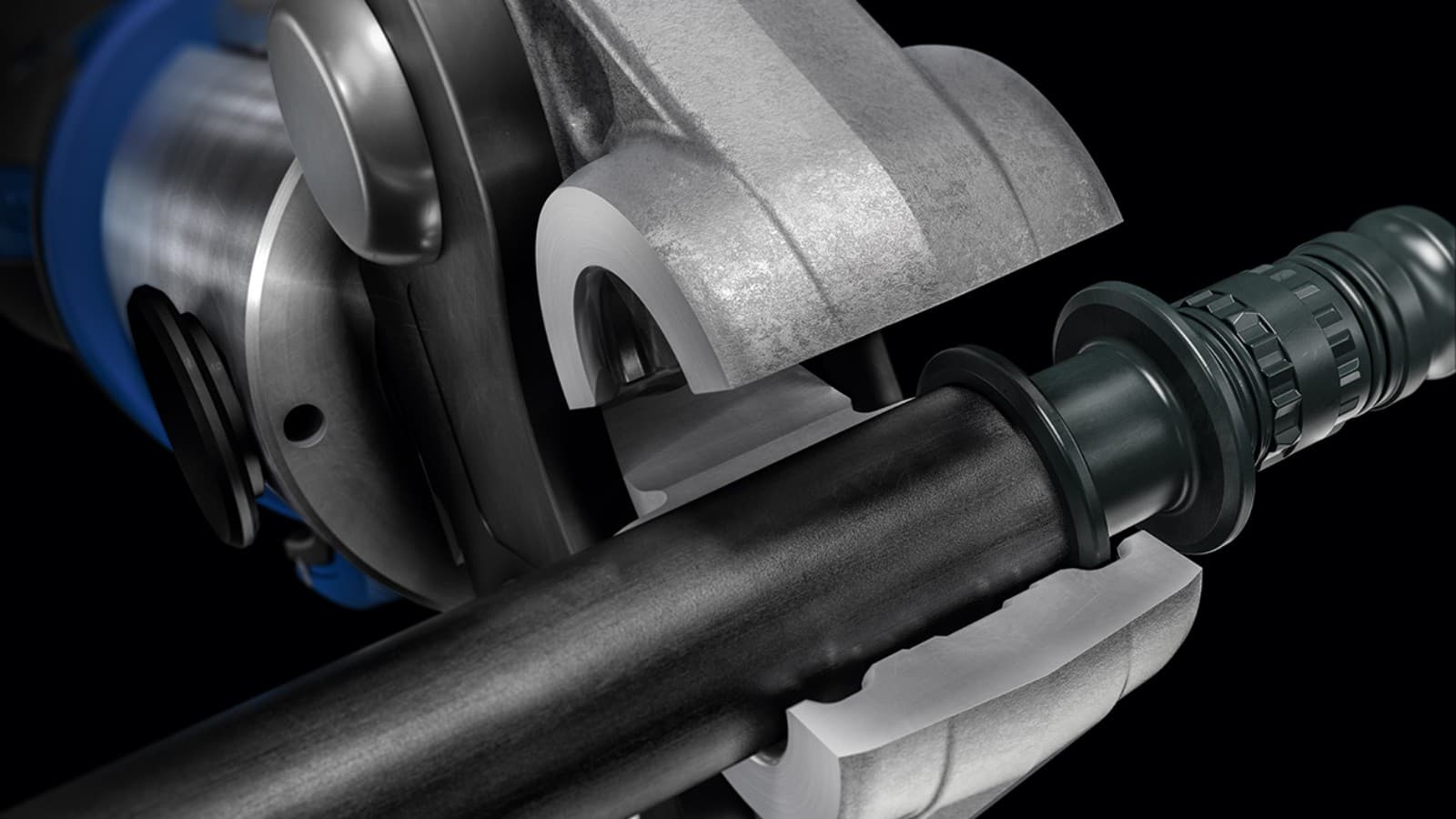

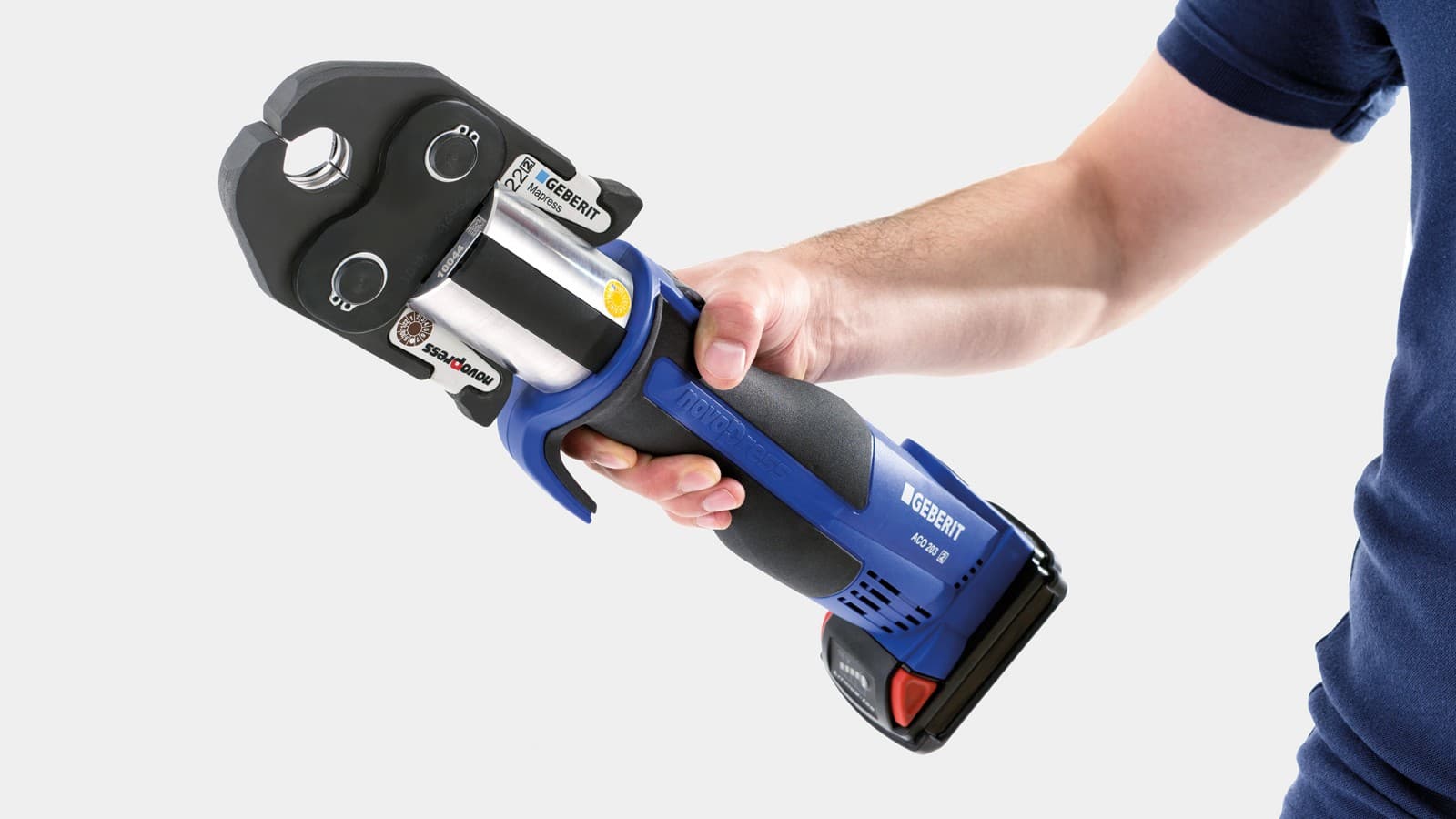

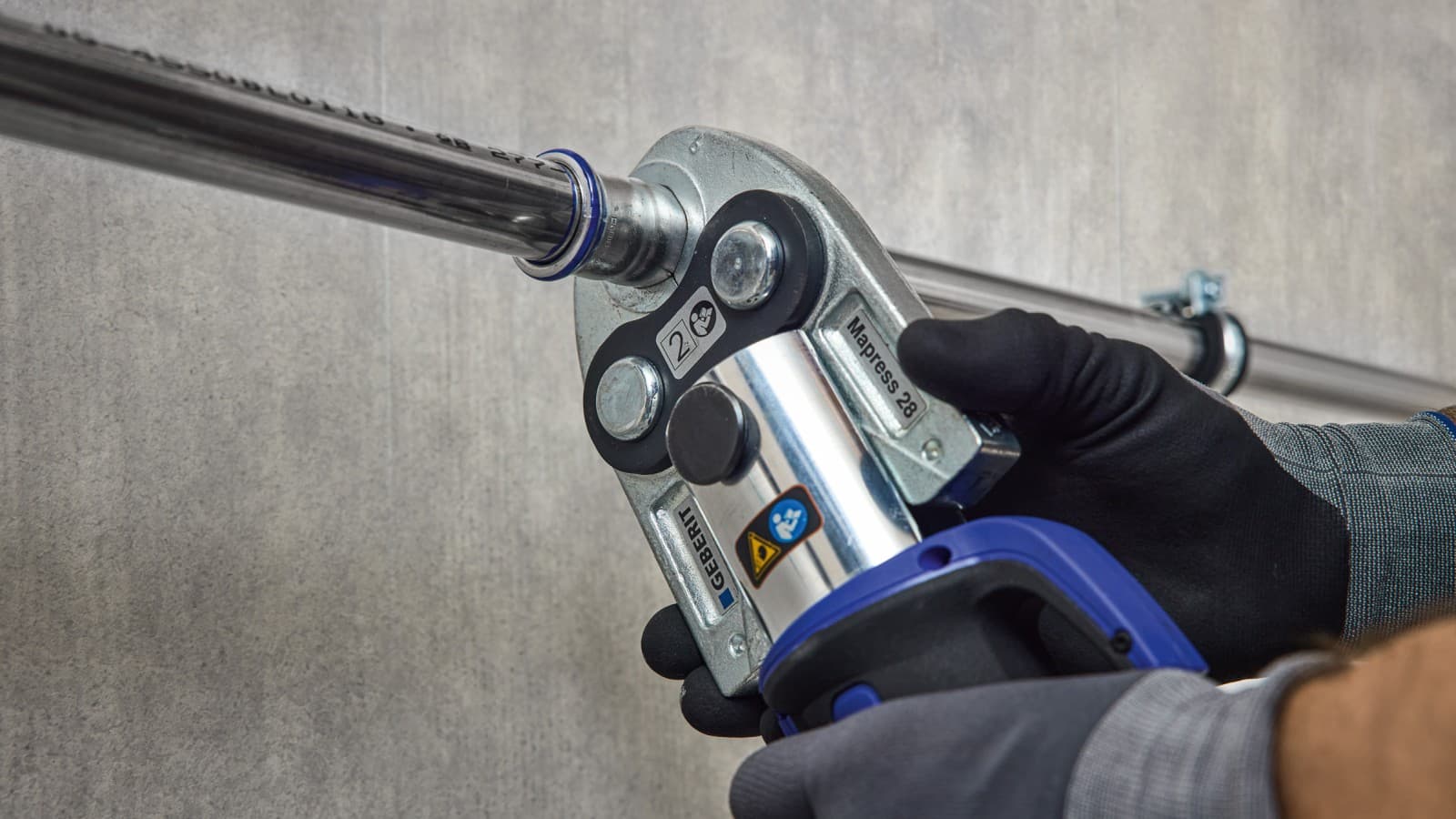

Mordazas de compresión Geberit
Las mordazas de compresión Geberit, que no requieren mantenimiento, garantizan una distribución uniforme de la fuerza durante toda su vida útil y se mantienen en óptimas condiciones incluso con un uso intensivo, gracias a su superficie resistente a la corrosión.
Sin necesidad de mantenimiento gracias a una inspección sencilla: Geberit PowerTest permite comprobar de forma rápida y fiable si las mordazas de compresión han alcanzado el final de su vida útil, sin necesidad de realizar un mantenimiento anual que requiera mucho tiempo.

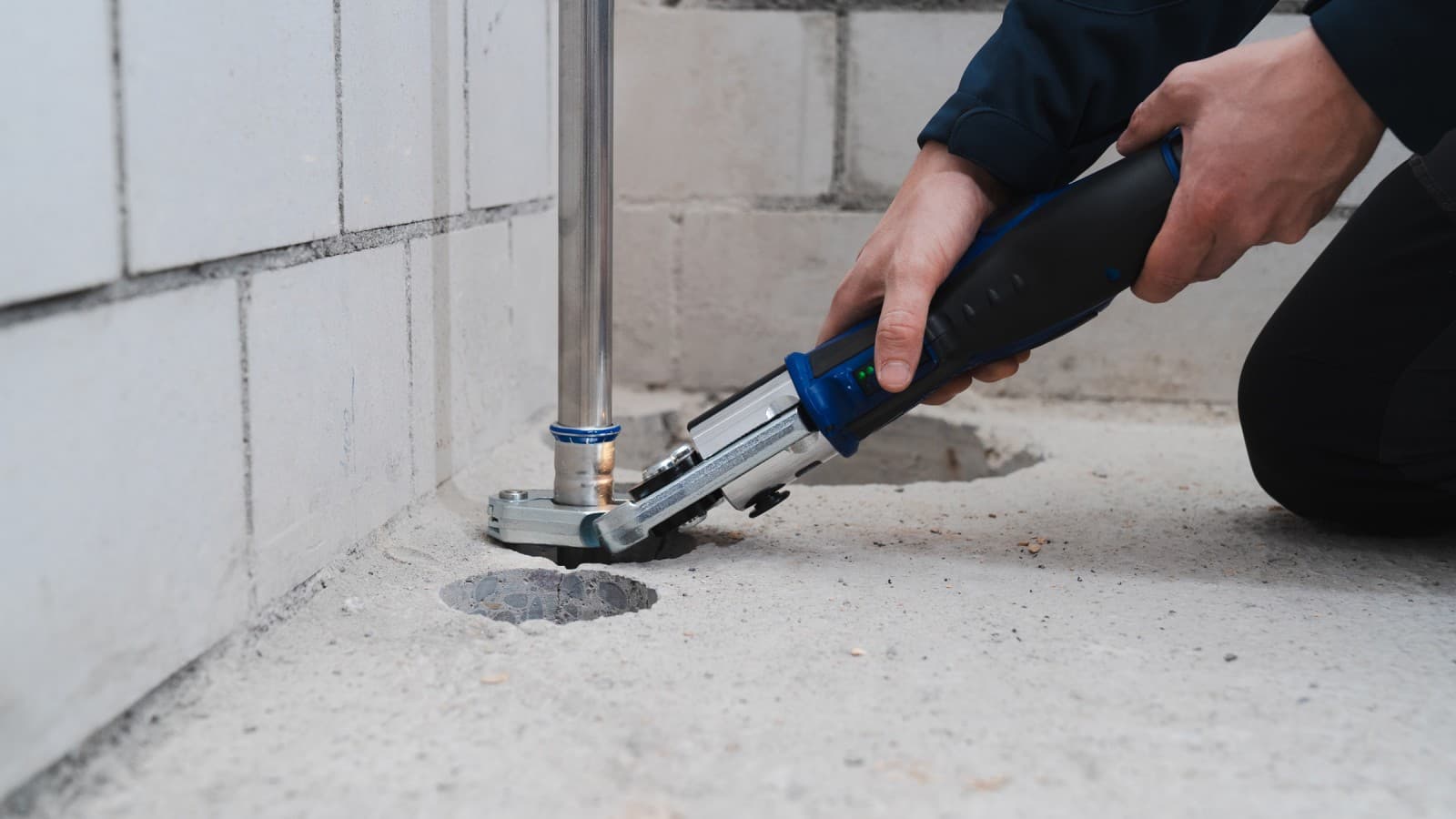

Anillos de conformación orientables Geberit
Los anillos de conformación son la solución ideal para tuberías Geberit Mapress de hasta d35 cuando el espacio es reducido. Basta con colocar los compactos anillos de conformación directamente sobre los accesorios y orientarlos hasta 180°. Son compatibles con las herramientas de compresión de las categorías [1] y [2].

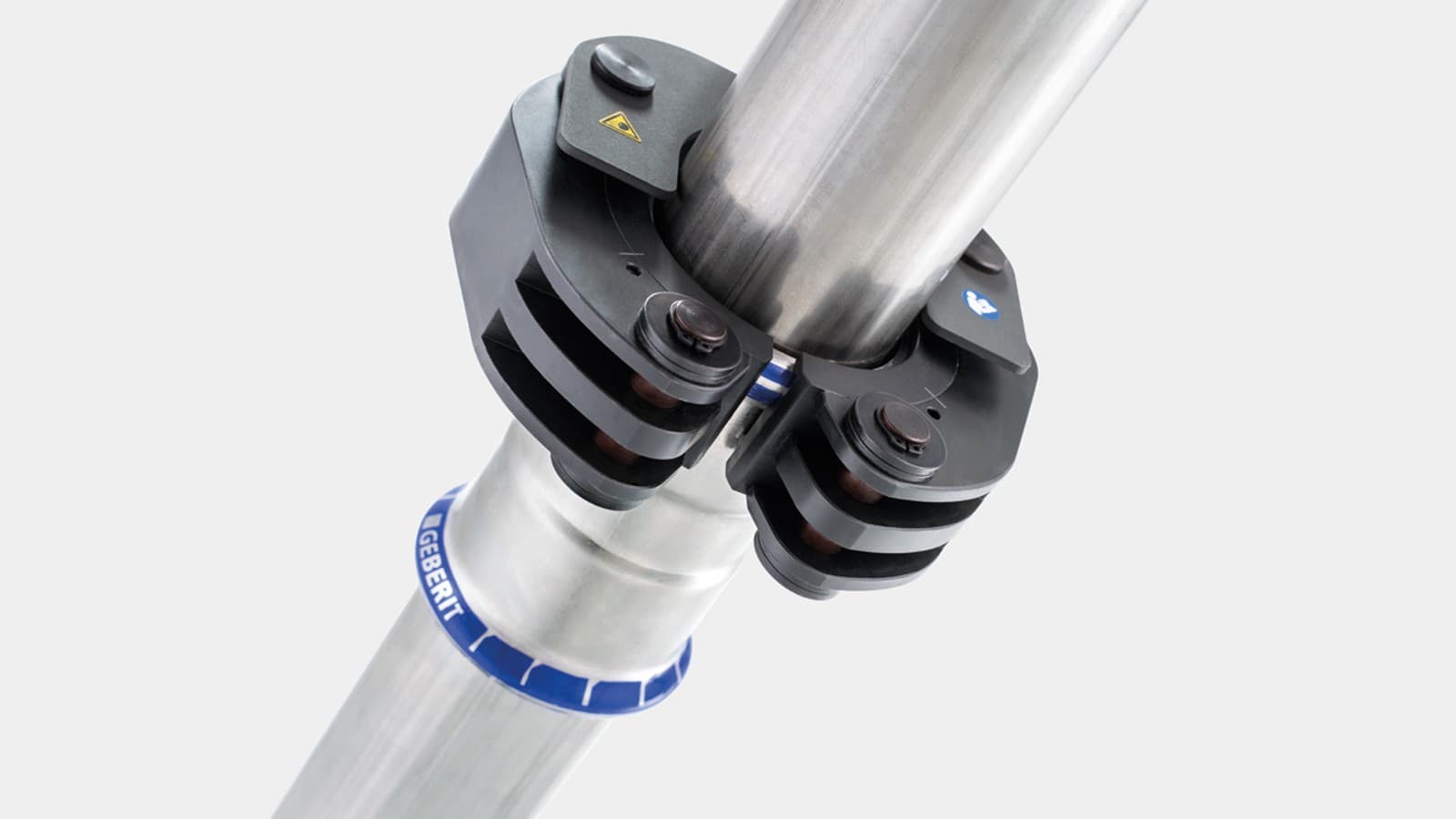

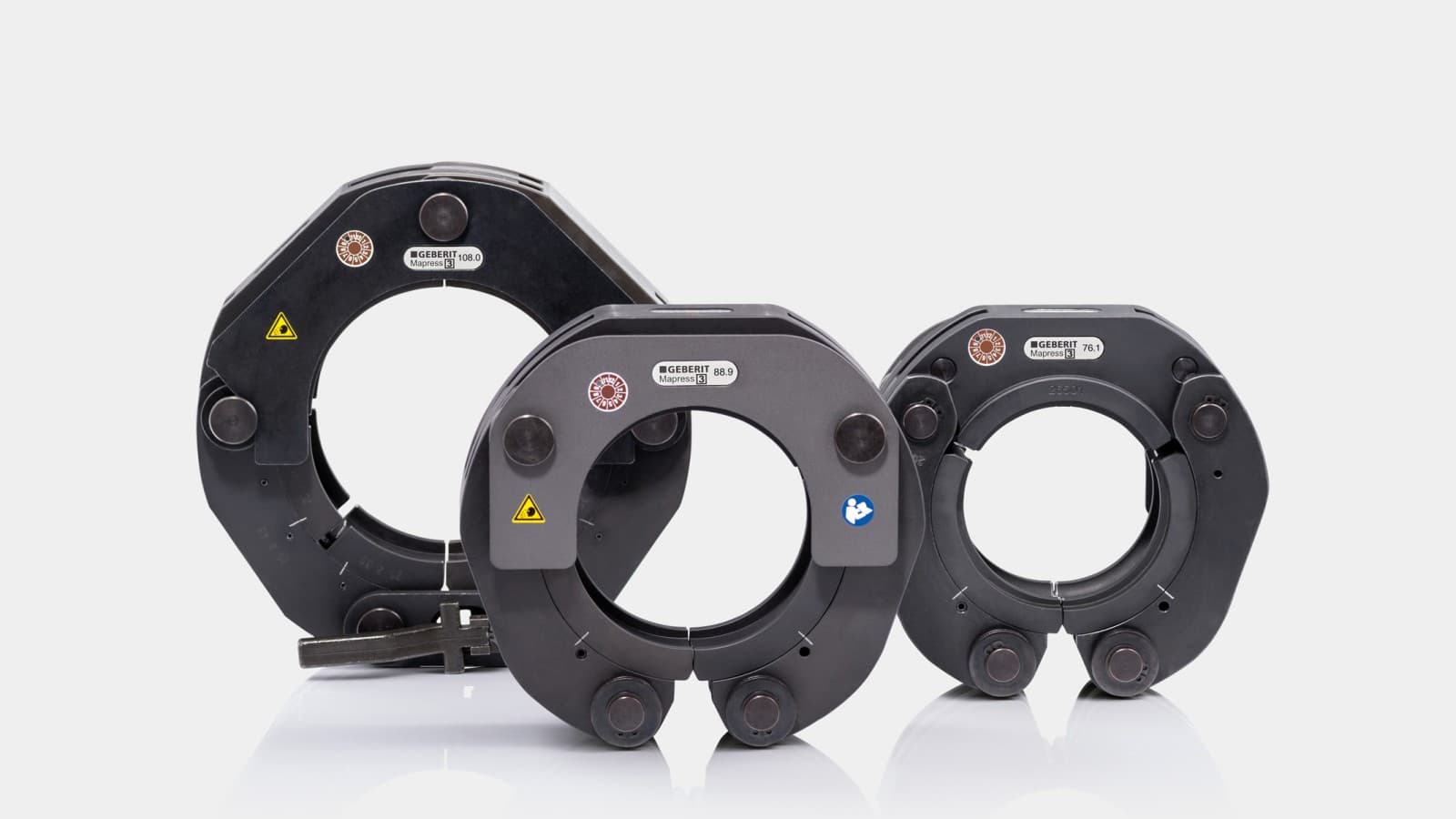

Collarines de compresión para grandes dimensiones: sencillos y seguros
Es necesario utilizar collarines de compresión en lugar de mordazas de compresión al comprimir tuberías Geberit Mepla de diámetro 63 o superior y tuberías Geberit Mapress de diámetro 42 o superior. Gracias a su mecanismo de cierre rápido integrado, nuestros collarines de compresión se fijan de forma segura a los accesorios de compresión, independientemente de la posición de la tubería. Esto facilita su uso y garantiza la seguridad, incluso en espacios reducidos.
Los collarines de compresión y las mordazas adaptadoras de Geberit requieren cuidados y mantenimiento periódicos para garantizar un funcionamiento fiable a largo plazo.
Mantenimiento

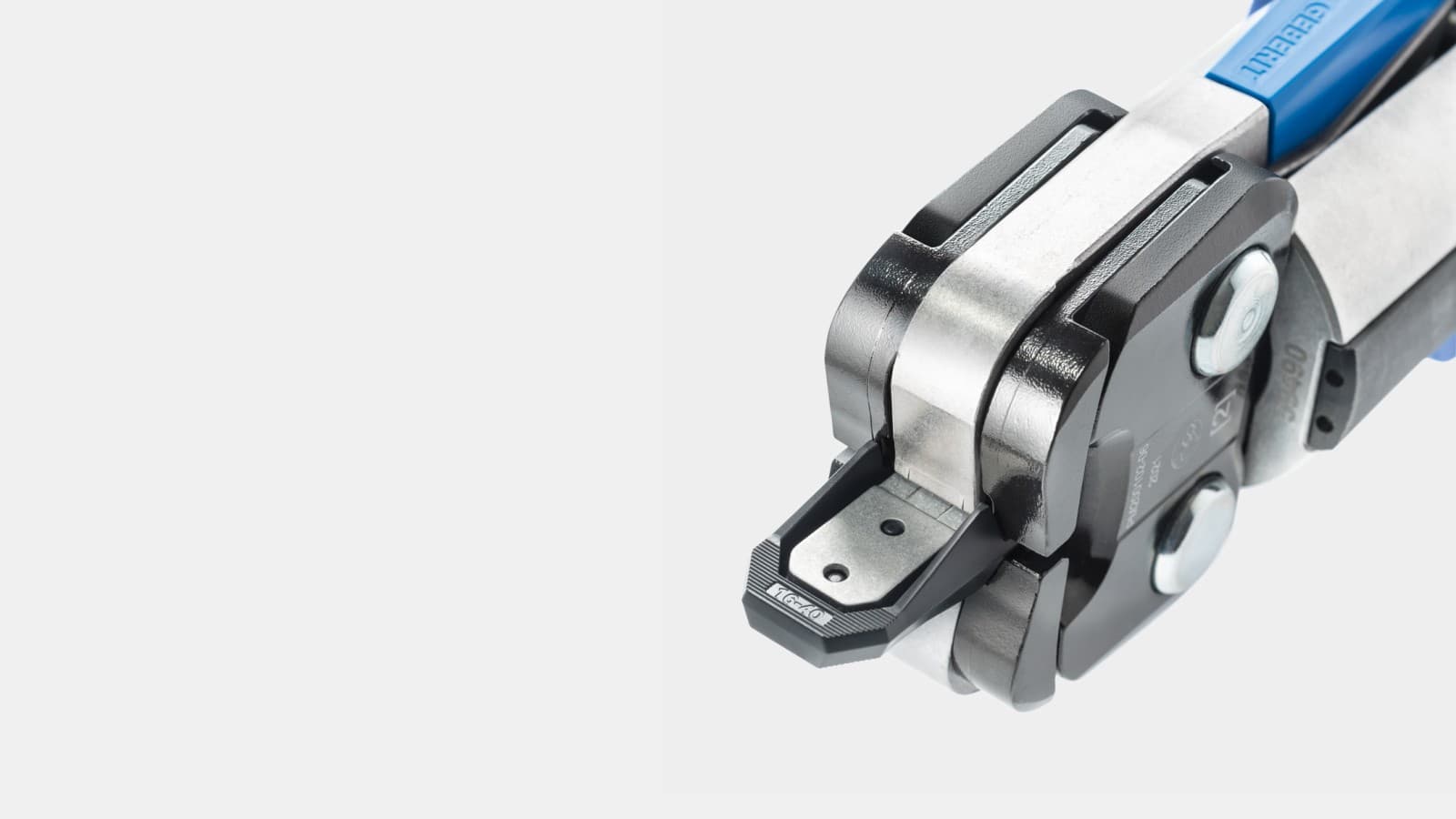

Geberit PowerTest
Geberit PowerTest le ofrece una forma rápida y fiable de comprobar el estado de sus mordazas de compresión Geberit. Basta con realizar la compresión sobre la pieza de prueba y el resultado le indicará inmediatamente si la mordaza sigue siendo apta para un uso seguro.
La prueba varía según el sistema:
- Geberit Mapress y Geberit Mepla: si el color cambia, la fuerza de compresión fue la correcta.
- Geberit FlowFit: si aparece una línea continua en la pieza de prueba, la mordaza de compresión funciona correctamente.
Geberit PowerTest ayuda a mejorar la seguridad en las obras y permite realizar uniones permanentemente estancas, cumpliendo con las instrucciones de instalación.
- Manual de usuario de PowerTest para Geberit Mapress y Geberit Mepla
- Manual de usuario de PowerTest para Geberit FlowFit
Mantenimiento y servicio de las herramientas de compresión Geberit
Geberit dispone de puntos de servicio locales para realizar un mantenimiento anual rápido y profesional de las herramientas de compresión Geberit:
Resumen de herramientas para los distintos sistemas de tuberías Compatibilidad de las herramientas de compresión: para una seguridad y fiabilidad máximas
Las clasificaciones de compatibilidad [1], [2], [2XL] y [4] indican qué herramientas de compresión pueden utilizarse de forma segura y fiable con qué mordazas o collarines de compresión. Esto significa que los accesorios de la herramienta solo encajan en dispositivos de la misma clase de compatibilidad.
Esta identificación clara en la interfaz garantiza el uso correcto de las herramientas y una compresión fiable de los accesorios, conforme a las instrucciones de instalación.
Asimismo, permite identificar qué diámetros de tubería pueden trabajarse con cada clase de compatibilidad. Esto asegura la correcta correspondencia de todos los componentes para lograr conexiones permanentemente estancas.
Resumen de herramientas para Geberit FlowFit
Herramientas de compresión para Geberit FlowFit
Geberit FlowFit es un sistema de suministro que permite una instalación sencilla sin necesidad de cambiar constantemente de herramienta.
Es posible instalar todos los diámetros utilizando únicamente dos mordazas de compresión.
Resumen de compatibilidad
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Tenazas de compresión manual Geberit FlowFit | |||||||||
| Compatibilidad [1] Geberit ACO 103plus | Mordaza de compresión Geberit FlowFit [1] con mangos azules | ||||||||
| Compatibilidad [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mordaza de compresión Geberit FlowFit [2] con mangos azules | ||||||||
| Compatibilidad [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mordaza de compresión Geberit FlowFit [2] con mangos naranjas en contraste |
Resumen de herramientas para Geberit Mepla
Herramientas de compresión para Geberit Mepla
Geberit Mepla fue el primer sistema de tuberías multicapa del mercado y ha demostrado su eficacia.
Resumen de compatibilidad
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Tenazas de compresión manual Geberit Mepla | |||||||||
| Compatibilidad [1] Geberit ACO 103plus | Mordaza de compresión Geberit Mepla [1] | ||||||||
| Compatibilidad [2] Herramienta de compresión manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mordaza de compresión Geberit Mepla [2] | ||||||||
| Compatibilidad [2] herramienta de compresión manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Collarín de compresión Geberit Mepla [2] Mordaza adaptadora Geberit ZB 203 o ZB 203A [2] |
Resumen de herramientas para Geberit Mapress
Herramientas de compresión para Geberit Mapress
Geberit Mapress ha permitido a generaciones de instaladores dejar atrás las técnicas de conexión complejas y optar por accesorios de compresión sencillos y seguros.
Resumen de compatibilidad
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d66.7 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilidad [1] Geberit ACO 103plus | Mordaza de compresión Geberit Mapress [1] | ||||||||||||
| Compatibilidad [2] Herramienta de compresión manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mordaza de compresión Geberit Mapress [2] | ||||||||||||
| Compatibilidad [2] Herramienta de compresión manual Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Collarín de compresión Geberit Mapress [2] [3] Mordaza adaptadora Geberit ZB 203 or ZB 203A [2] | ||||||||||||
| Compatibilidad [2XL] Geberit ACO 203XLplus | Collarín de compresión Geberit Mapress [2XL] / [3] Mordaza adaptadora Geberit Mapress ZB 221 / ZB 222 [2XL] Nota: el d108 se comprime en dos pasos. La segunda compresión se realiza utilizando la mordaza adaptadora Geberit Mapress ZB222 [XL]. | ||||||||||||
| Compatibilidad [4] Geberit Compact CP700G | Cilindro de compresión Geberit [4] con mordaza adaptadora [4] | ||||||||||||
| Compatibilidad [2] Geberit Compact CP700G | Cilindro de compresión Geberit [2] con mordazas de compresión Geberit [2] |
¿Tiene alguna pregunta? Estaremos encantados de ayudarle.
Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
Preguntas frecuentes sobre herramientas para sistemas de suministro
¿Puedo utilizar también herramientas de otros fabricantes para los sistemas de suministro Geberit?
Es posible utilizar herramientas de compresión de otros fabricantes de acuerdo con la lista de compatibilidad. Las herramientas y los accesorios de compresión propios de Geberit (incluidos los de doble marca) son específicos para los respectivos sistemas Geberit y solo pueden utilizarse con dichos sistemas.
Uso de equipos de terceros conforme a la lista de compatibilidad de Geberit (145 KB)
¿Qué significa que las mordazas de compresión no requieran mantenimiento?
Que las mordazas de compresión no requieran mantenimiento significa que el usuario puede realizar el mantenimiento periódico y las pruebas de funcionamiento con la ayuda de Geberit PowerTest.
¿Puedo utilizar también versiones anteriores de las herramientas de compresión Geberit?
Sí, los accesorios de compresión Geberit son compatibles con versiones anteriores de las herramientas de compresión dentro de la clase de compatibilidad correspondiente.
